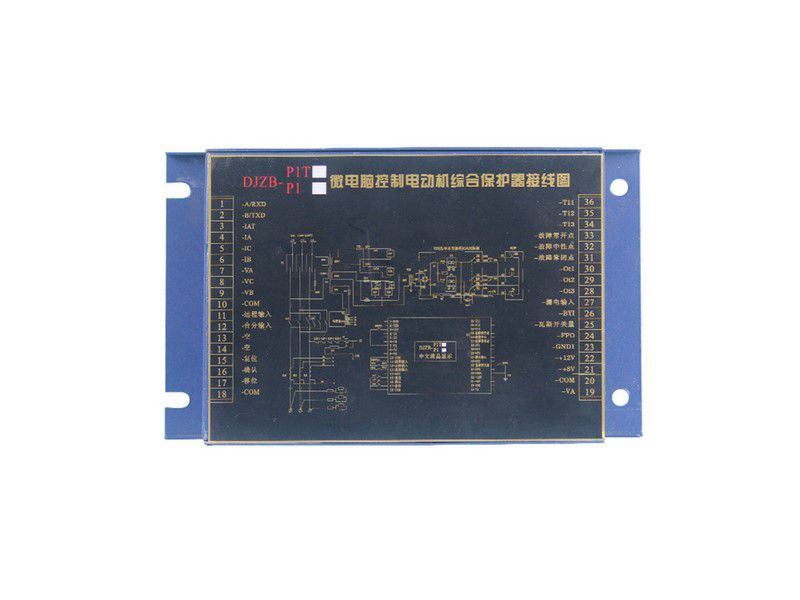

华宇DJZB-P1微电脑控制电动机综合保护器矿用保护装置

发布日期:2020-08-03浏览次数:


华宇DJZB-P1微电脑控制电动机综合保护器


1、 额定电压:分档可调1140V、660V、380V,(显示电网实时电压)


当线路电压高于额定电压的120%时,出现高压保护。


当线路电压低于额定低于的65%时,出现低压保护。


2、 额定电流:200A、315A、400A


3、 工作电流:可从000A调至999A,每5A为一步。


4、 短路保护:可从0000A调至6990A,每10A为一步。短路时间<100ms。


5、 过载保护:过载延时进行反时限动作。


6、 漏电闭锁:在起动器合闸前能对供电线路对地绝缘情况进行检测,当绝缘电阻低于一定阻值时,能实现漏电闭锁功能,使起动器不能合闸。其值如下:


当额定电压为1140V时,闭锁值40KΩ。


当额定电压为660V时,闭锁值22KΩ。


当额定电压为380V时,闭锁值7KΩ。


7、 控制方式:


单控:只起动本机工作。


联控:当本机起动后8秒再起动**台电机,如果**台电动机起动失败,则本台电动机也停止工作。


8、 相不平衡保护:


不平衡系数有60%、65%、70%、75%,可通过菜单整定选中某一项。当用户不需要此项功能时,可选中“关”,即可取消缺相功能。缺相保护延时为8S。


9、 风电瓦斯保护功能:


当瓦斯超**,给保护器送一个无源接点信号,保护器输出跳闸信号,显示“瓦斯超限”。


10、故障功能查询:可通过菜单查看前10次发生故障的时间和故障类别。


11、试验功能:


为了检验保护器能正常工作,在菜单中设有两个试验功能。


a)      当开关处于分闸状态时,通过菜单整定,选中“漏电试验”,显示屏显示“漏电电阻11k 禁止合闸”,试验完毕按下“复位”键恢复正常工作。


b)      短路试验


通过菜单整定,选中“短路试验”,显示屏显示“出现故障短路”,试验完毕按下“复位”键恢复正常工作。


12、显示功能


在分闸状态下,显示漏电电阻值,单控或联控,电压值及时间。在合闸状态下,显示屏显示工作电压,三相工作电流,日期和时间。当出现过载时,屏幕下方出现“过载预警”,过载延时到时,屏幕下方显示“出现过载故障”。


当开关处于分闸状态时,发光管指示为红色光;当开关处于合闸状态时,发光管指示为绿色光。


13、电源: 输入电压:AC17.5V 主电源


输入电压:AC28V 检漏电源


本保护器可在65%~120%额定电压范围内可靠工作。
