一、概述

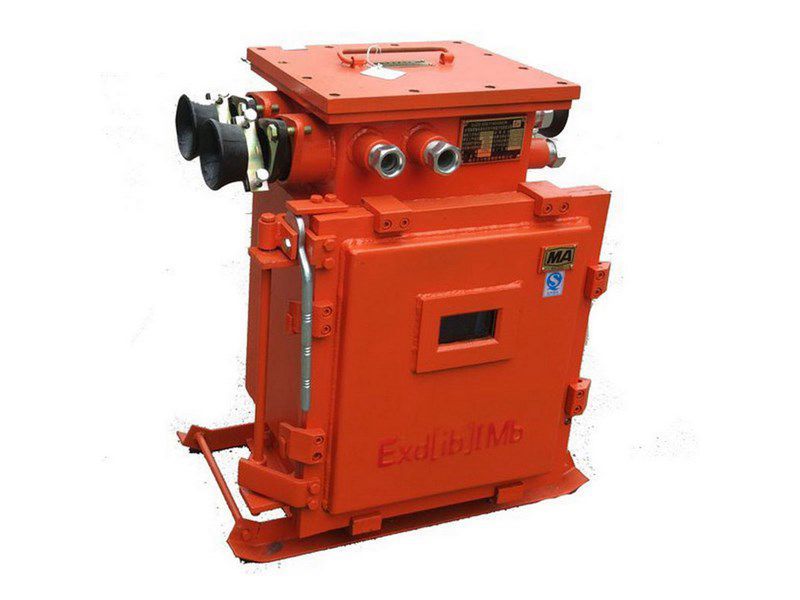

QJZ-120、80/1140(660)N矿用隔爆兼本质**型可逆真空电磁起动器，适用于含有爆炸性气体（甲烷）和煤尘的矿井中。在额定电压1140V、660V频率为50Hz、额定电流120、80A线路中，远距离控制或直接控制三相鼠笼型感应电动机，同时对电动机及其有关电路进行保护。控制回路为本质**型。起动器具有失压、短路、过载、断相、漏电闭锁等保护，和相应的故障显示以及电源、运行等工作状态显示；起动器可在外部进行保护参数的整定,操作简单；起动器设有试验开关，可以在运行前对保护装置进行检查。

本起动器采用屏幕液晶汉化显示，自动背光，菜单式操作指示，对重要操作授权密码，有效防止误操作发生。

二、使用环境条件

    起动器在下列条件下能够正常工作：

a) 海拔高度不超过2000m；

b) 周围环境温度为-5℃～+40℃；

c) 周围空气相对湿度不大于95 %（+25℃）；

d) 在具有甲烷、煤尘爆炸性混合物的煤矿井下

e) 与水平面安装倾斜度不超过15°；

f) 在无显著摇动和剧烈冲击振动的地方；

g) 在无破坏绝缘的气体或蒸汽的环境中；

h) 在无直接滴水的地方；

i) 污染等级： 3级；

j) 安装类别： III类。

三、主要技术参数：

1、起动器主要参数见表1

型号规格

QJZ- 120/1140（660）N

额定电压（V)

1140、660

额定电流（A)

120

引入电缆的外径（mm)

主电路

φ42-φ51

控制回路

φ12-φ19

重量（kg)

200

2、电压在额定值75—110%时，起动器能可靠工作。

3、本质**电路：本安变压器输入电压AC36V,熔断器0.1A,本安电路输出端***大开路电压AC20V***大短路电流AC85mA,工作电压DC11V,工作电流D*5mA。

4、远控电缆长度≤100m,分布电容≤0.03μF，分布电感≤0.3mH。

5、短路保护特性

短路倍数

8～10

动作时间

200～400ms

复位方式

手动复位

6、过载保护特性

过载倍数

1.05

1.20

1.50

6.00

动作时间

长期不动作

5min<t<20min

1min<t<3min

8s≤t≤16s

起始状态

冷态

热态

热态

冷态

复位方式

自动复位

复位时间min

1<t<3

7、断相保护特性

任意两相

1.0

1.05(I>100A)

1.15(I≤100A)

**相

0.9

0

0

动作时间

2h不动作

<3min

<20min

开始状态

冷态

热态

热态

复位方式

手动复位

8、漏电闭锁

主回路额定工作电压/V

1140

660

单相漏电闭锁整定值/KΩ

40+20%

22+20%

   当对地绝缘电阻上升到动作值的1.5倍时，解除漏电闭锁，允许起动器工作。

9、工频耐压参数

工作电压V

≤60

660

1140

工频耐压值V

1000

3000

4200

要求

耐压1min应无击穿闪络现象

10、故障原因记忆功能，有前20次故障分断原因详细记录。

11、具备模拟故障试验自检功能。
