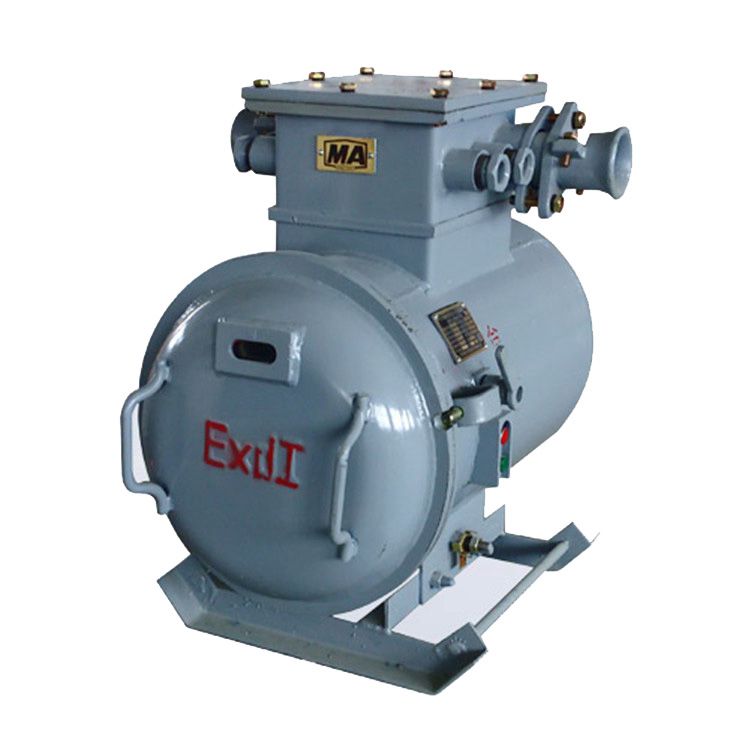

矿用隔爆型照明信号综合保护装置技术要求 

一、综合保护装置型号及数量 

型号：

ZBZ-2.5/1140(660)M

 数量：

1台 

二、技术参数及要求  

1、额定容量：10kVA   

 额定电压：输入1140V（660V）；

输出127V；   

 额定电流：输入5.1A（8.7A）；

输出45A；     

接线方式：△/ Y    

 电源额定频率：50Hz   

 防爆标志：ExdI 

2、控制方式：能实现近控、远控。 

3、综合保护装置应结构简单、安装操作维护方便，既可以就地控制，也可以通过可编程序控制器（PLC）或其他设备进行远方控制。 

4、工作电压允许范围：额定电压75%-110%。 

5、综合保护装置配套单片机可编程序智能化综合保护器，中文液晶显示界面，具有过压、欠压、过载、断相、短路保护、漏电闭锁、相不平衡、温度保护、无压释放保护，有电度计量装置。保护器配置RS485或CAN接口通讯联网功能，能接入局域网或因特网； 

6、保护器有故障显示、闭锁和记忆功能，至少应能储存50次故障信息记录。

 7、电流显示（采样）误差不大于1A，电度计量精度0.5级。

 8、机械闭锁装置不得采用插销式。 

三、质量保证及总体性能要求

 1、综合保护装置为矿用隔爆型，具有煤安标志，防爆性能符合《煤矿**规程》行业标准的有关要求。

 2、能保证在海拔高度3000米，周围环境温度为-5～40℃，空气相对湿度不大于95％（+25℃时）的环境下连续可靠使用；能保证在具有甲烷混合物及煤尘爆炸危险的矿井中可靠使用。    

 3、综合保护装置外形为方形，由两个完全独立的隔爆腔组成，下隔爆腔为主隔爆腔，上部隔爆腔为进出线隔爆腔；接线室内的接线柱布局合理，爬电距离符合要求。应采用快开门结构，机芯为手车式结构。

 4、防爆性能要求： 

（1）所有壳体零部件等无损坏现象。

（2）所有隔爆结合面应无损伤锈蚀现象，接合面的隔爆间隙应不大于0.2mm（按钮部分的隔爆间隙不大于0.3mm）。 

（3）所有操作机构应灵活，按钮应无卡刮现象；

所有紧固件应无松动现象；

所有电气连接件接触良好，可靠；

所有进出线电缆应可压紧和密封。 

（4）各部分电气绝缘性能良好。
