一. 概述:

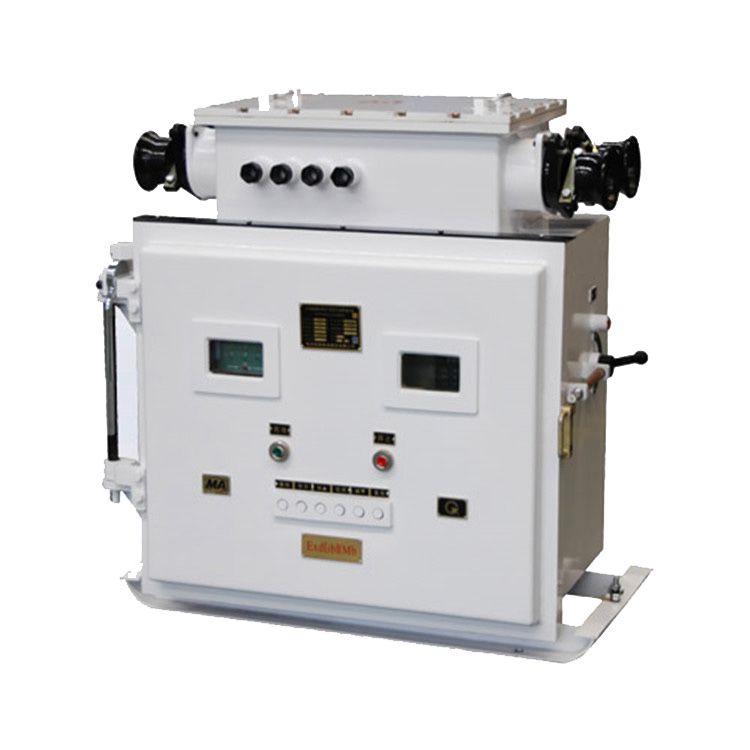

 QJR-160、200/660（380）Z、 QJR-250、315、400/1140（660）Z矿用隔爆兼本质**型真空交流软起动器(以下简称软起动器)是在矿用隔爆兼本质**型真空电磁起动器的基础上,改直接起动为软起动.降低了起动电流(由4-8Ie改善为0.5-4Ie可调),这样减少了冲击电流对电网及负载的冲击.软起动器是目前***先进、***的电动机起动器。它采用32位单片机进行中文智能化控制，可以无级调压至***佳起动电流，保证电动机在负载要求的起动特性下平滑起动，再轻载时能节约电能。传统鼠笼型异步电动机的起动方式有直接起动或自耦降压起动、Y/△转换、电抗器减压起动、延边三角形减压起动等。这些起动方式，起动转矩基本固定、但不可调，起动过程中会出现二次冲击电流，对负载机械有冲击转矩，且受电网电压波动的影响。造成的起动瞬间电流尖峰冲击,对前一级总开关（馈电开关、高压馈电开关带漏电保护的）冲击跳闸。当电网电压下降时可能造成电机堵转等问题。但是软起动可以克服上述缺点。软起动器具有无冲击电流、可自由地无级调压至***佳起动电流及轻载时节能等优点。是传统的矿用隔爆本质**型真空电磁起动器的理想替代产品.起动器具有起动时间可调,还具有漏电闭锁、断相、过载、欠压、过流、过载、三相不平衡、短路等保护功能及相应的故障指示.软起动器适用于煤矿井下、露天煤矿、冶金矿山、港口码头、选煤厂、发电厂等大负荷恶劣环境中做运输设备的软起动.

软起动器工作环境要求: 

(1)海拔高度不超过2000m；

(2)周围环境温度为-5℃～+40℃；

(3)周围环境相对湿度不大于95％(+20℃) ；

(4)安装地基处的振动频率范围10～150H Z时,其***大振动加速度不超过0.5G； 

(5)有甲烷或煤尘爆炸的场所； 

(6)安装倾斜度不超过15°；  

(7)无破坏金属和绝缘材料的腐蚀性气体场所；

(8)电网质量: 

─输入电压波形为正玄波 

─输入电压幅度值波动不超过额定值+10%～25％ 

─电源频率波动不超过额定值的2％.

二．执行标准      

MT/T943-2005《矿用低压交流软起动器》、Q/YCC J03006-2009《QJR-160、200/660（380）Z、QJR-250、315、400/1140（660）Z矿用隔爆兼本质**型交流软直起动器企业标准》 

三．主要技术参数及特点:

1. 额定电压:1140(660.380)±15％；

序号        型   号

1           QJR-160

2           QJR-200

3           QJR-250

4           QJR-315

5           QJR-400

n×COSФ=0.75时，可控制***大功率KW 

380V    660V     1140V   

75KW    130KW    230 KW  

90KW    170KW    290 KW 

120KW   200KW    350 KW 

150KW   270KW    450 KW 

190KW   340KW    590 KW

2. 工作频率:50(60)HZ ; 

3.适用设备：皮带运输机、较车、大型风机、水泵、空压机。 

4.防爆形式:矿用隔爆兼本质**型; 

5.防爆标志：Exd[ib]I; 

6.额定工作制:8小时工作制； 

7.操作频率:12次/小时以内; 

8.冷却方式:自然冷却； 

9.软起模式：限流、电压、突跳+电压、突跳+电流、电流斜坡、双闭坏模式等； 

10．综合保护：具有短路、断相、漏电闭锁、欠压、过压、过载、电流不平衡等保护功能； 

11．采用全中文液晶显示，参数设置操作简易直观； 

12．具有可靠性高及抗干扰能力强，并具有电压适用范围宽； 

13．内置EPROM，可以存储多样数据及参数，掉电不丢失信息。
