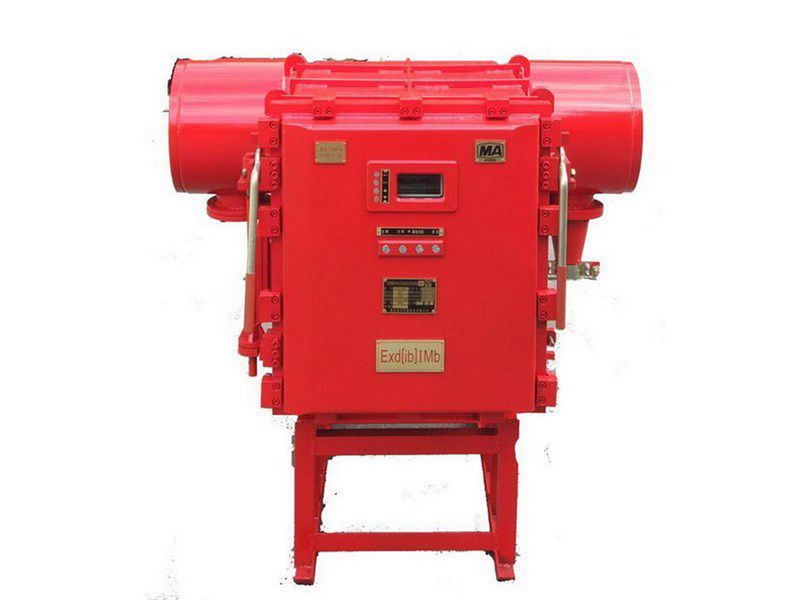

PBG-100/6Y矿用隔爆型永磁高压真空配电装置

发布日期:2020-08-14浏览次数:


用途 

PBG系列矿用隔爆型永磁式高压真空配电装置(以下简称配电装置)适用于含有甲烷混合气体,具有爆炸危险的煤矿井下,对额定电压10(6、3.3)KV,额定频率50Hz,额定电流不超过630A的三相交流中性点不接地或经消弧线圈接地的供电系统进行控制、保护和测量。 配电装置执行标准:GB8739-1998《矿用隔爆型高压配电装置》和Q/DG49-2006企业标准。 

正常使用、安装条件 

1环境温度:-5℃~+40℃; 

2海拔高度不超过1000m; 

3周围空气相对温度不大于95%(25℃时)

4具有甲烷等混合气体的煤矿井下; 

5无振动和冲击振动的地方; 

6能防止滴水的地方; 

7水平安装倾斜度不超过15°。 

主要技术参数 

1.额定电压:10(6、3.3)KV 

2.***高工作电压:12(7.2、3.9)KV 

3.额定频率:50Hz 

4.额定电流:50A、75A、100A、150A、200A、315A、400A、500A、630A。(以上九种电流等级的配电装置中,真空断路器和隔离插销额定电流等级均为630A,仅电流互感器有区别)

5.额定绝缘水平

额定电压 (KV)

10

6

3.3 

1min工频耐压(有效值)(KV) 

对地、相间断路 器断口间 

42

30

30

隔离开关 断口间

48

30

30 

二次回路 对地 

2

2

2

标准雷电冲击全波(峰值)(KV) 

对地、相间断路器断口间

75

60

60

 隔离开关 断口间

85

60

60

6.额定短路开断电流:12.5KA 

7.额定短路开断次数:30次 

8.额定短路关合电流(峰值):31.5KA 

9.额定动稳定电流(峰值):31.5KA 

10.额定热稳定电流:12.5KA 

11.额定热稳定时间:4S 

12.机械寿命:10000次 

13.隔离插销机械寿命:2000次 

14.断路器的电动合闸装置操作电压:合闸交流100V;分闸直流24V 

15.固有分闸时间:不大于0.1S 

16.外形尺寸(基本型):1440mm×1385mm×1290mm 

17.重量:约800Kg 

产品分类 

主回路接线方案

本配电装置按在系统中的作用,主回路接线方案共分四种:

a.方案:该方案原理接线(如图1)配电装置电源侧有两个接线位置,负荷侧一个接线位置。本配电装置可单独使用,也可联台使用(橡套电缆联接)。 

b.方案:该方案原理接线(如图2)配电装置电源侧为单回路馈入(左右均可),负荷侧为单回路馈出。该方案的配电可单台使用,也可联台使用(橡套电缆联接)。 

c.方案:该方案原理接线(如图3)配电装置的电源侧无电缆头,三相电源从相邻开关的硬母线通过联通节接到本开关的硬母线。负荷侧有一只馈出电缆头。当同室有多台配电装置联台使用时,该配电装置只作分路开关,不能单台使用。 

以上a、b、c方案的进线侧电缆头可以是铠装的,也可以是橡套电缆头,用户订货时应说明,如无说明,进线均配铠装电缆头,出线均配橡套电缆头。 

d.方案:该方案一次接线图(如图4)配电装置的电源侧无电缆头。三相电源从相邻开关的硬母线通过连通节到本台开关右(或左)端的硬母线。d.方案的配电装置不单台使用,当同室有多台配电装置联合使用时,本装置当作母线联络开关。联络开关没有电动合闸,没有失压和漏电保护功能,只有手动合闸和分闸。 

防爆结构上a方案可以覆盖b、c、d三种方案。
