概述:

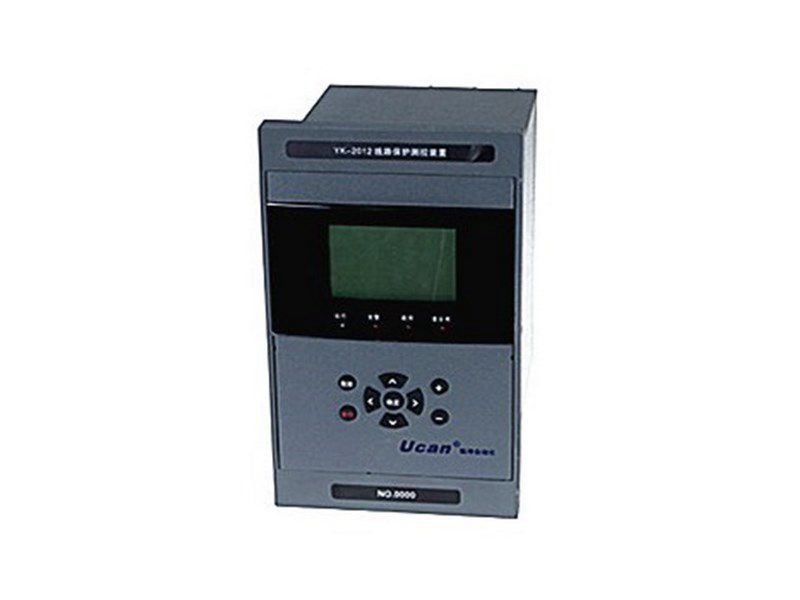

YK-2012适用于35KV及以下电压等级的非直接接地系统或小电阻接地系统中的方向线路保护及测控,也可作为35KV接地系统中电流电压保护及测控装置使用。
技术参数:
保护功能 | 过流保护 | 三段定时限复压方向过流保护(III段可选反时限),过流元件按相装设。过流元件可选择是否带方向或复合电压闭锁。 |
过流加速保护 | 过流加速(前丶后)保护装置设置了独立的加速保护段,在手合或重合后投入3s,可选择合闸前加速或合闸后加速。装置设置了独立的过流加速度段电流定值及相应的时间定值,与传统的保护相比,使保护的配置更加灵活。 | |
过负荷保护 | 装置设置有过负荷保护功能。过负荷可通过出口设置选择动作于跳闸或告警。投跳闸时,跳闸后闭锁重合闸。 | |
零序过流保护 | 三段式零序方向过流保护/小电流接地选线 装置设有一段零序电流保护,通过设置保护压板控制投退。 | |
零流加速保护 | 装置设置了零流加速保护段,可选择合闸前加速或合闸后加速 | |
三相一次重合闸 | 有4种方式。重合闸和同期合闸设有四种方式:0-无检定;1-检无压,有压转检同期;2-检同期;3-检无压,有压不合。合闸分为遥控同期合闸和手动同期合闸。 | |
低频减载 | 在断路器处于合位时或任一相有流(I>0.2A)时投入低频减载保护。低频减载设有电压闭锁丶滑差闭锁丶低电流闭锁。 | |
失压保护 | 装置设置了失压保护段,当装置在断路器处于合位时,经电流闭锁和TV断线检测后,投入失压保护,当系统电源失电,线电压小于电压定值,相电流小于电流定值,则其失压保护动作。 | |
通讯功能 | RS485 | 1个。用于监控系统的数据传输;支持Modbus和IEC-60870-5-103规约。 |
CAN | 1个。用于站内防越级跳闸。 | |
RJ45 | 1个(与光口互斥);支持TCP/IP-103规约。 | |
百兆光口 | 1个(与电口互斥);支持TCP/IP-103规约或防越级跳闸协议。 | |
无线口 | zigbee或wifi。 | |
测控功能 | ·遥信开入采集,装置遥信变位,事故遥信; | |
辅助功能 | ·母线TV断线检测; |
