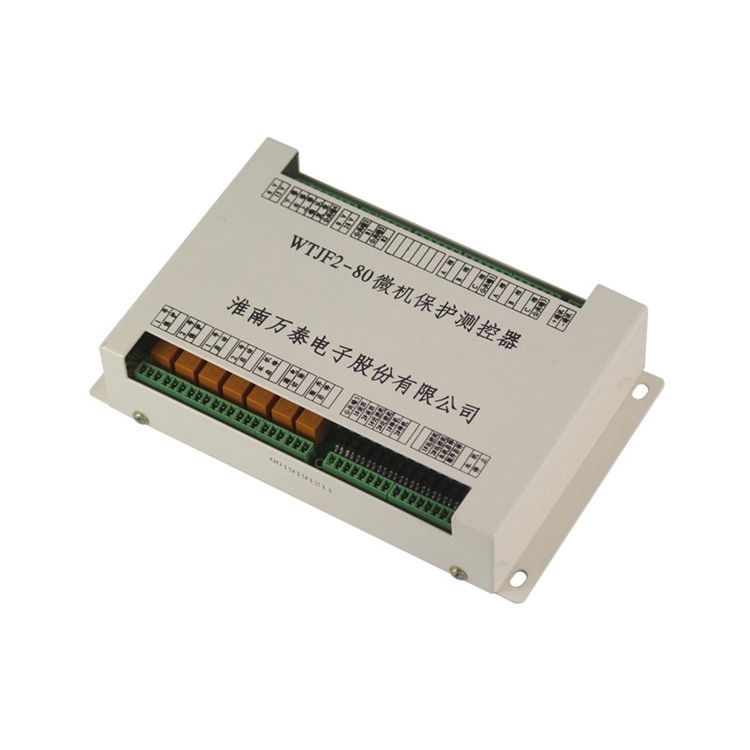

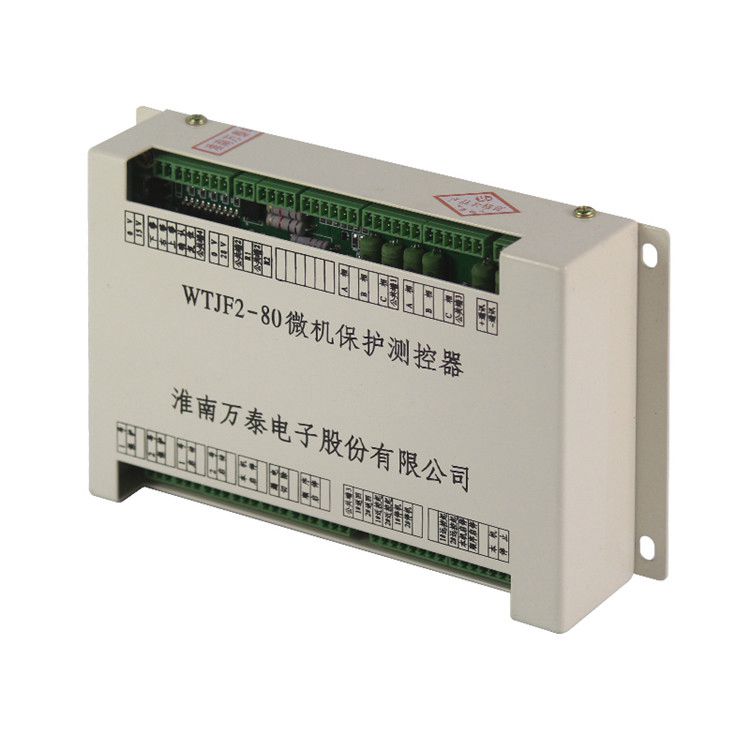

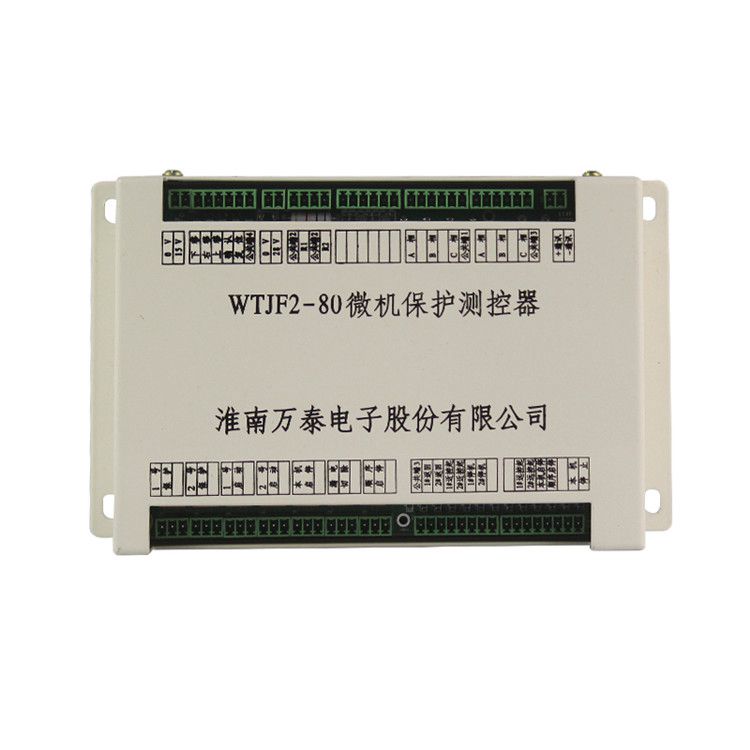

WTJF2-80微机保护测控器_淮南万泰电子矿用智能综合保护器

淮南万泰电子股份有限公司以“科技创新”为发展宗旨，多年来致力于生产矿用电器类的产品设备，公司旗下所经营的产品已被销往全国各地，产品赢得了广泛的好评。目前主要经营的产品有WTJ2-60电磁起动器微机保护测控器,WTJF2-80微机保护测控器,QJZ-II智能保护器,WT-III显示控制模块等。

WTJF2-80微机保护测控器用于10kV、6kV、3.3kV各种变压器中性点不接地供/变电系统，与BGP/PGB系列矿用隔爆型高压真空配电装置及地面电力开关配套，可实现对线路与设备的监控及保护。

1、对馈电开关负载侧出现的短路故障,进行定时限速断保护。

2、对馈电开关负载侧出现的持续过载，实施反时限保护并报警。

3、对馈电开关负载侧出现的断续过载，进行能量释放和积累运算，实施反时 限保护。过载时报警。

4、漏电闭锁保护：对馈电开关负载侧负载绝缘电阻低于100KΩ +20%（3300V）、40KΩ+20%（1140V）、22KΩ+20%（660V）、7KΩ+20%（380V）时均能可靠地实现漏电闭锁功能。

5、漏电保护：保护器打在总开关的位置时，如果主线路发生漏电现象或者是分支线路漏电时间过长，总开关会在设定时间内跳闸。漏电保护动作值分别为：50KΩ(针对 3300V)、 20KΩ(针对 1140V)、 11KΩ(针对 660V)和 3.5KΩ(针对 380V)。

6、选择性漏电保护：保护器打在分开关的位置时的如果本支路发生漏电现象，则本支路开关会跳闸，而其他支路开关和总开关均不会跳闸。选择性漏电保护动作值：5 KΩ～20KΩ(针对 1140V)、5 KΩ～13KΩ(针对 660V)和3KΩ～7KΩ(针对 380V)。

作为总开关、分支开关或用于大容量电动机不频繁起动控制。当供电电路现过载、短路、远方分励或漏电时能自动切 断电源。作为总开关使用时具有三相对称性漏电和漏电闭锁保护，作为分开关漏电保护的后备保护；作为分开关使用时具有选择性漏电保护与漏电闭锁保护功能；过 流保护具有反时限特性，近端出口短路采用大电流无压释放保护电路。
