WTB-200保护器_淮南万泰煤矿用智能开关综合保护装置

发布日期:2020-12-04浏览次数:

永煤工矿机械有限公司

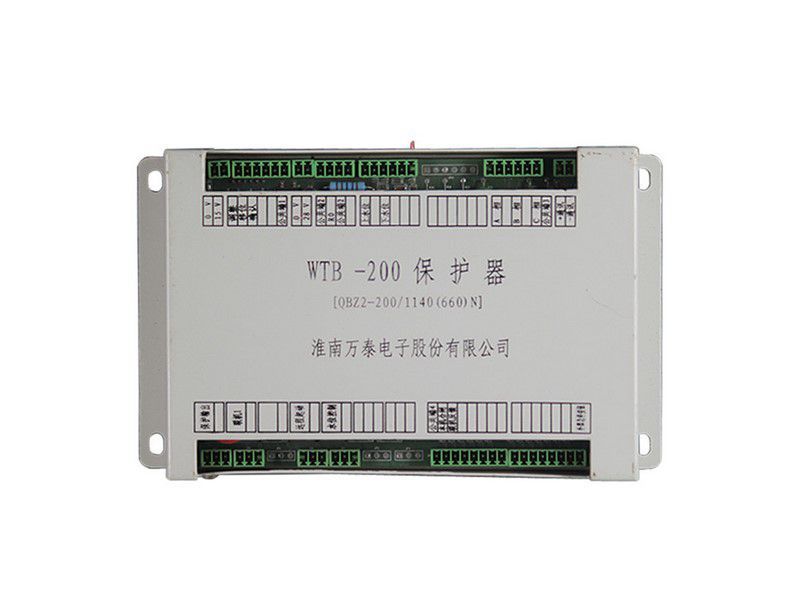

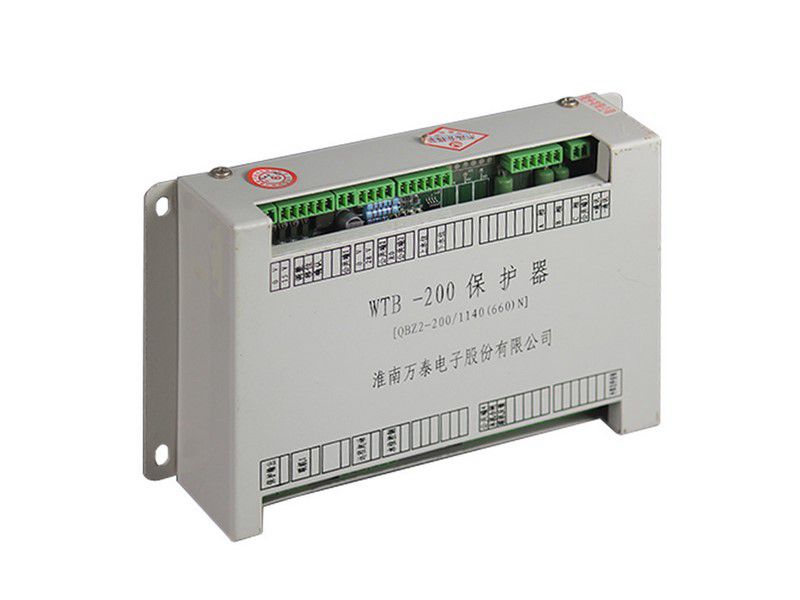

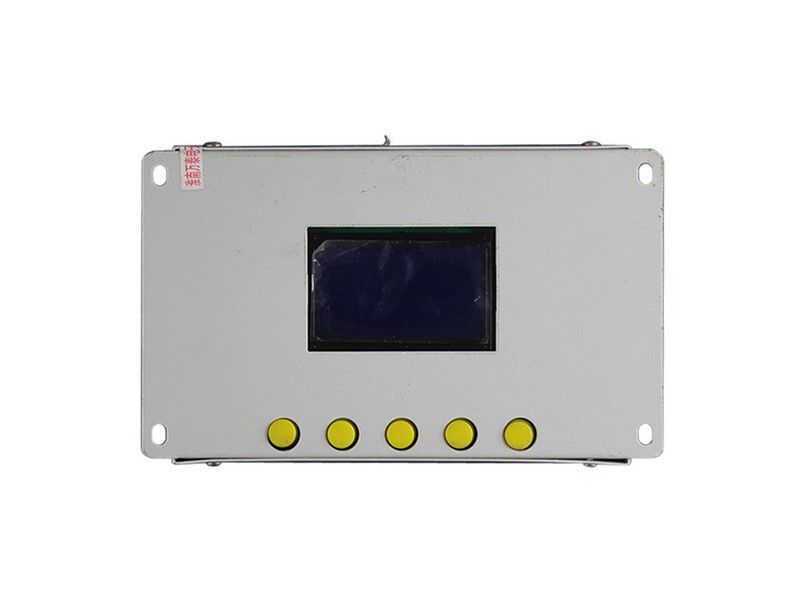

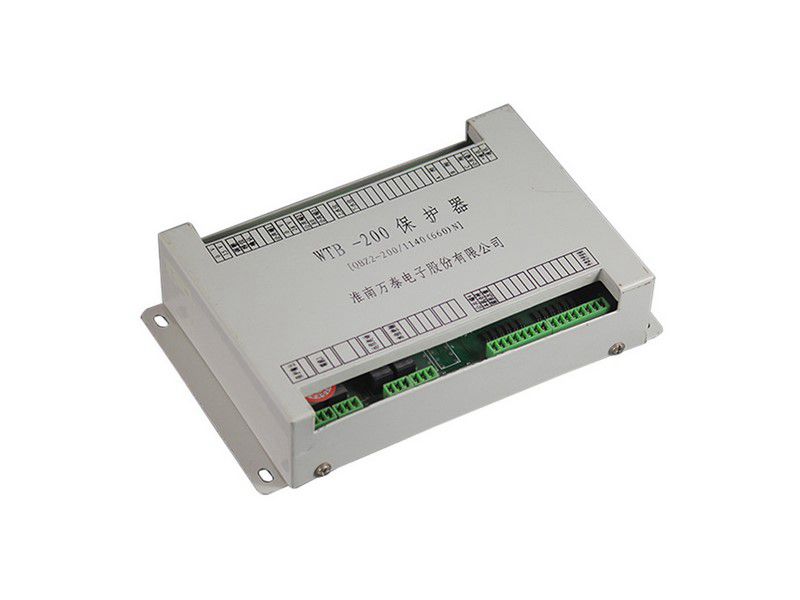

WTB-200保护器_淮南万泰煤矿用智能开关综合保护装置

淮南万泰电子股份有限公司,是一家从事经营生产高低压开关柜、变频器、保护器、线缆的制造、销售及进出口业务的公司,公司目前已有在售的部分产品均在济宁永煤工矿机械有限公司经营出售,WTB-200保护器其中之一。






要技术指标

3.1.1额定电压:660V、1140V;

3.1.2额定电流:400A;

3.1.3极限分断电流:9000A/660V,7500A/1140V;

3.1.4短路保护动作时间:<100毫秒








WTB-200保护器产品简介:

1、对馈电开关负载侧出现的短路故障,进行定时限速断保护。

2、对馈电开关负载侧出现的持续过载,实施反时限保护并报警。

3、对馈电开关负载侧出现的断续过载,进行能量释放和积累运算,实施反时 限保护。过载时报警。

4、漏电闭锁保护 :对馈电开关负载侧负载绝缘电低于100K Ω +20%(3300V)、40KΩ+20%(1140V)、22KΩ+20%(660V)、7KΩ+20%(380V)时均能可靠地实现漏电闭锁功能。






当电网每相对地电容不大于1UF,能可靠地实现漏电保护与漏电闭锁保护,当电网每相对地电容为1UF(且无补偿)时其动作值符合下表二:主电路额定电压V 漏电动作电阻整定值KΩ 漏电闭锁动作电阻整定值KΩ 1KΩ电阻动作时间。
