济源矿用电器有限公司长期同国内个高等院校、科研院所联合。以不断提升煤矿设备技术为己任，铭记“高新科技是企业生命力”的信念。公司已形成自主创新的核心技术体系，目前公司拥有几十项**技术，主要生产矿用传感器、煤矿防爆开关保护器、各类防爆电器、防爆变频器等产品，每年还将推出1~2项高科技新产品.

我们的产品以先进的技术、完善的功能、可靠的质量、**的服务，在全国各大矿区得到用户的广泛好评。

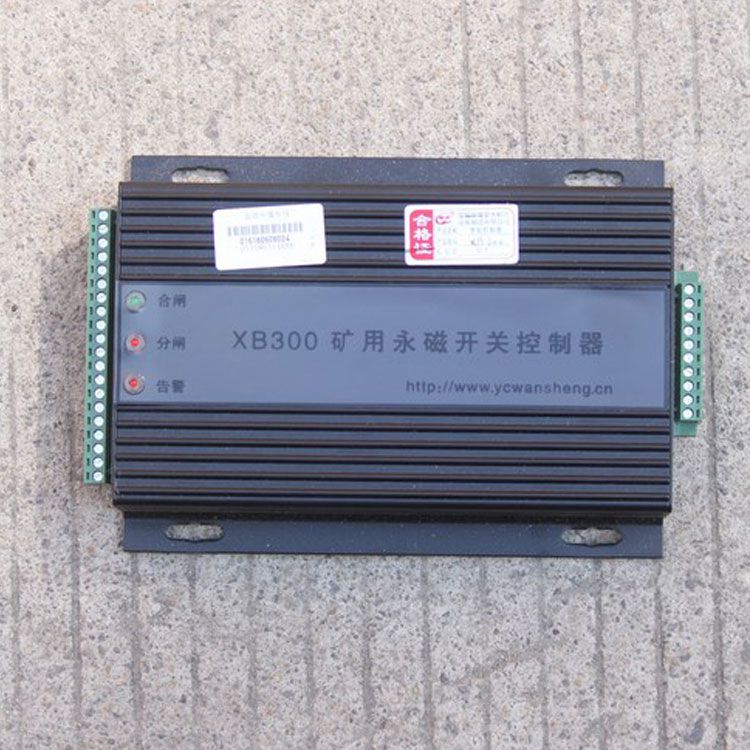

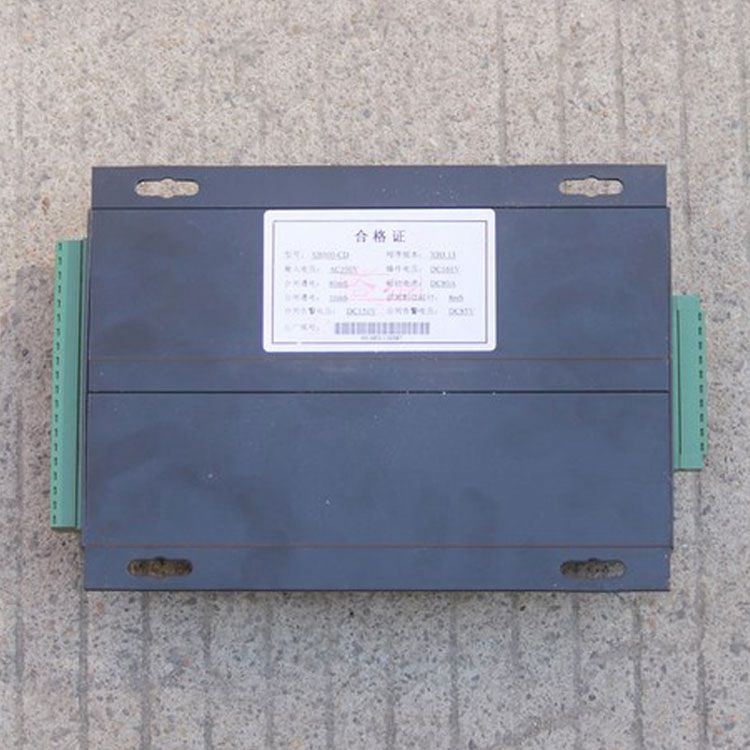

济源矿用XB300-CD矿用永磁开关控制器(单线驱)主要技术指标

1. 信号制式

1) 模拟量

a) 200 Hz～1000 Hz，输出高电平时应不小于3 V（输出电流为2 mA时），输出低电平时不大于0.5 V，其正脉冲和负脉冲宽度均不得小于0.3 ms；

b) 1200 Hz～2000 Hz，输出高电平时应不小于3 V（输出电流为2 mA时），输出低电平时不大于0.5 V，其正脉冲和负脉冲宽度均不得小于0.15 ms。

2) 开关量

a) 1 mA/5 mA。电流小于0.1mA，表示断线状态；电流大于0.8 mA且小于1.2 mA时表示为停状态；电流大于4 mA且小于6 mA时表示为开状态。

b) 4mA/20 mA。电流小于0.4mA，表示断线状态；电流大于3.2 mA且小于4.8mA时表示为停状态；电流大于16 mA且小于24mA时表示为开状态。

3) 控制量

电平型信号：输出高电平时应不小于3 V（输出电流为2 mA时），输出低电平时不大于0.5 V。

4) 累计量

输出高电平时应不小于3 V（输出电流为2 mA时），输出低电平时不大于0.5 V，其正、负脉冲宽度不应小于0.3 ms，正、负脉冲的转换时间不大于5 ms。

济源矿用XB300-CD矿用永磁开关控制器(单线驱)2. 大监控容量

1) 信号采集输入口

a) 模拟量信号/开关量信号输入口(通过中心站软件设置可以互相转换)：16路

b) 累计量信号输入口：1路

2) 断电控制输出口:8路

3) 通讯端口

a) RS-485通讯口： 2路

b) 以太网口（可选）： 1路

3. 控制执行时间

分站甲烷超限断电及甲烷风电闭锁的控制执行时间：≤2 s。

济源矿用XB300-CD矿用永磁开关控制器(单线驱)永磁机构控制装置大传输距离

1) 分站到传感器的大传输距离不小于2 km；

2) 分站到控制执行器的大传输距离不小于2 km；

3) 分站至传输接口之间的大传输距离不小于10 km；

4) 分站到矿用网络交换机采用RS485传输方式的大传输距离不小于5 km。

5. 传输性能

1) 分站与矿用网络交换机的传输：

a) 传输方式（一）：

? 通讯口数量：1路；

? 传输方式：以太网；

? 传输速率：10 Mbps/100 Mbps自适应；

? 大传输距离≤100 m(使用MHYVP 2×4电缆，单芯截面积不小于1.5 mm2)；

? 传输信号工作电压直流峰峰值：≤5 V。

济源矿用XB300-CD矿用永磁开关控制器(单线驱)永磁机构控制装置传输方式（二）：

? 通讯口数量：1路；

? 传输方式：RS485；

? 传输速率：2400 bps；

? 大传输距离不小于5 km

? 传输信号工作电压直流峰峰值：≤15.0 VP-P；
