1/用途

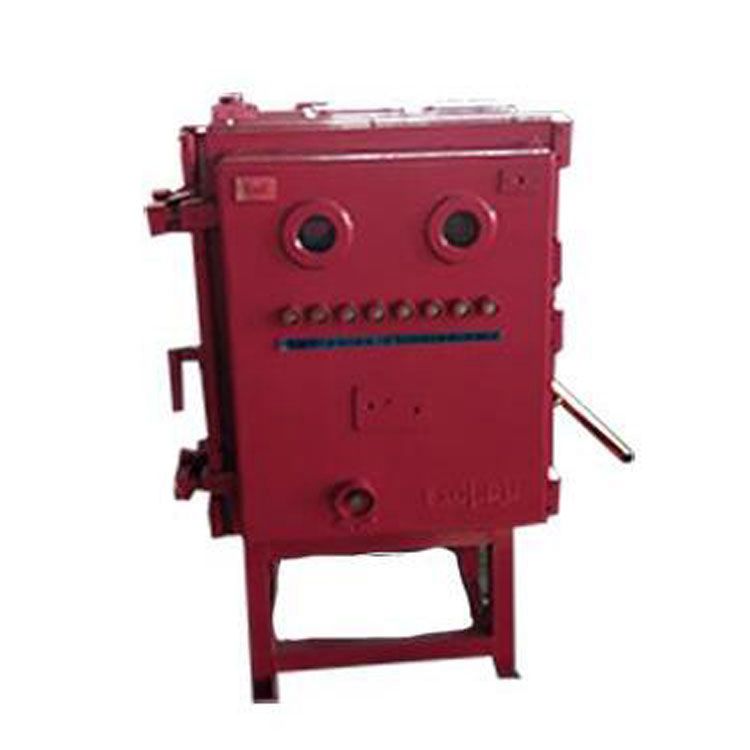

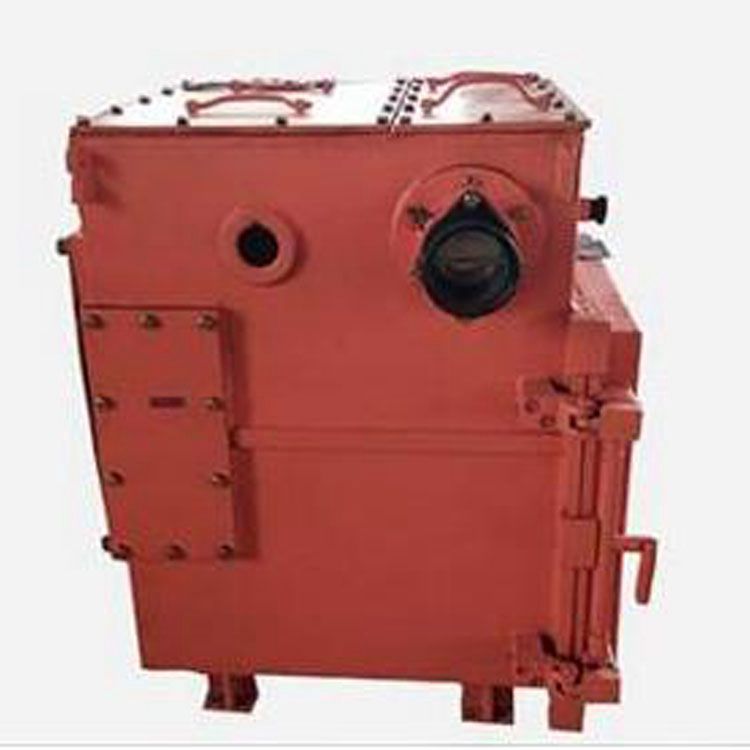

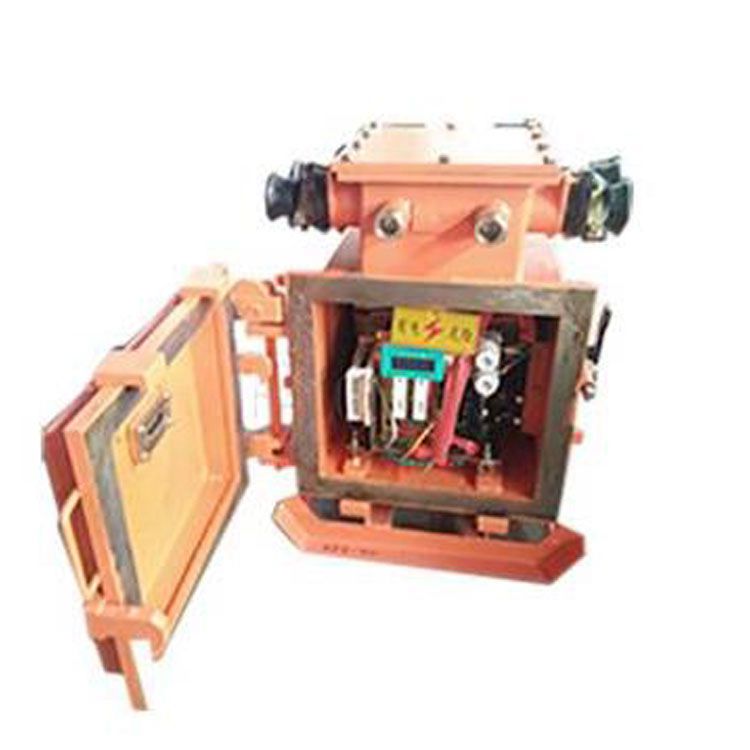

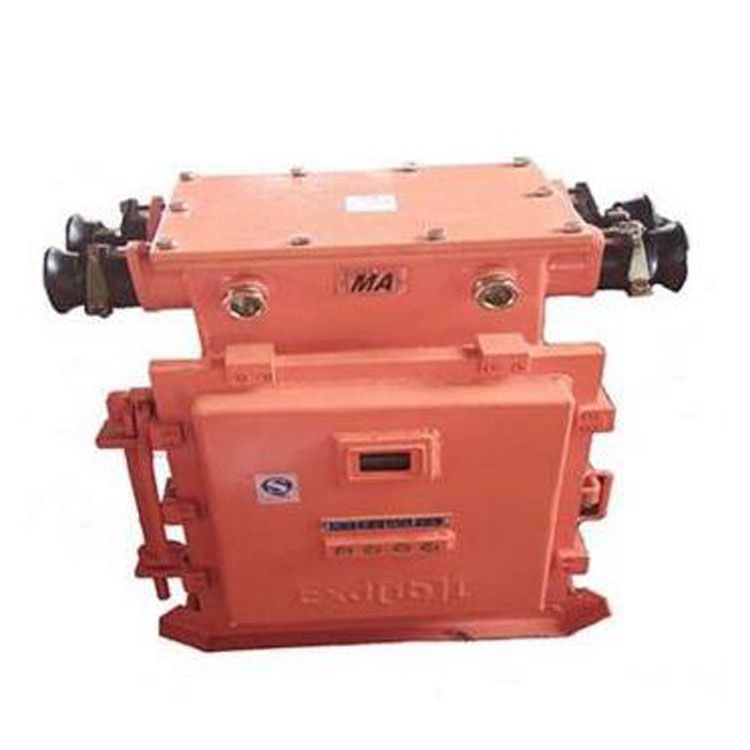

BXB-630/1140(660)Y矿用隔爆型移动变电站用低压保护箱 保护器装置(以下简称起动器)适用于煤矿井下和其它周围介质含有性气体(甲烷混合物)的环境中,在交流50Hz/1140V或660V,电流至500A的线路中,对三相鼠笼型异步电动机起动/停止/进行控制和保护,并可在停
止时进行换向.
2/特点
起动器使用智能型单片机综合保护器,具有过载/相不平衡/漏电闭锁/短路等保护及相应的故障显示,通过保护器的菜单,可实现试验功能,可方便检测各项保护功能.
(1)起动器操作方式有两种
:按原理图外接按钮及二极管,用以对电动机进行起停控制;
近控:使用起动器本身的按钮,对电动机进行起停控制.
(2)起动器具有手动紧急停止和换向功能;
(3)起动器具有液晶显示功能,可显示:
1)/三相电流,系统电压;
2)/合闸运行,分闸待机;
3)/过载/相不平衡/短路/漏电闭锁;
4)/故障查询;
BXB-630/1140(660)Y矿用隔爆型移动变电站用低压保护箱 保护器装置3/主要技术参数
(1) 额定电压:AC1140V/660V;
(2) 额定频率:50HZ;
(3) 额定工作电流:500A;
(4) 大控制功率:在1140V,ηCOSΦ=0.75时大功率为735KW;在660V,ηCOSΦ= 0.75时大功率为425KW.
(5)本安电路参数
本安输出:DC 15.4V/5mA;
高输出电压:DC 15.4V
大输出电流:DC 5mA;
(6)寿命与分断能力
机械寿命:300万次;
电寿命:AC-3类别 30万次;AC-4类别 3万次;
极限分断能力:在Ie条件下,正/反各三次;
隔离换向开关的分断能力:500A.
(7)隔爆形式:矿用隔爆兼本质**型
(8)防爆标志:Exd[ib]I.
(9)工作制:长期.
