中国电光防爆WZBK-6(A)型数字综合保护测控装置WZBK-6A矿用智能保护器参数介绍

发布日期:2020-10-30浏览次数:

中国电光防爆WZBK-6(A)型数字综合保护测控装置WZBK-6A矿用智能保护器参数介绍

中国电光防爆科技股份有限公司(简称电光防爆)电光防爆科技股份有限公司自成立以来始终坚持诚信为本、创新发展、科技为先、质量第一的经营理念。公司主要生产矿用传感器、矿用保护器、矿用防爆电器、矿山专用设备、电磁启动器、煤矿防爆开关保护器。质检设备齐全,设有综合测试台/金相化验/洛氏硬度计/声级计/数量式测力仪/试验拉力机等各种检测设备.高效的质检网络贯穿整个生产过程,为严把企业质量关打下了坚实的基础.

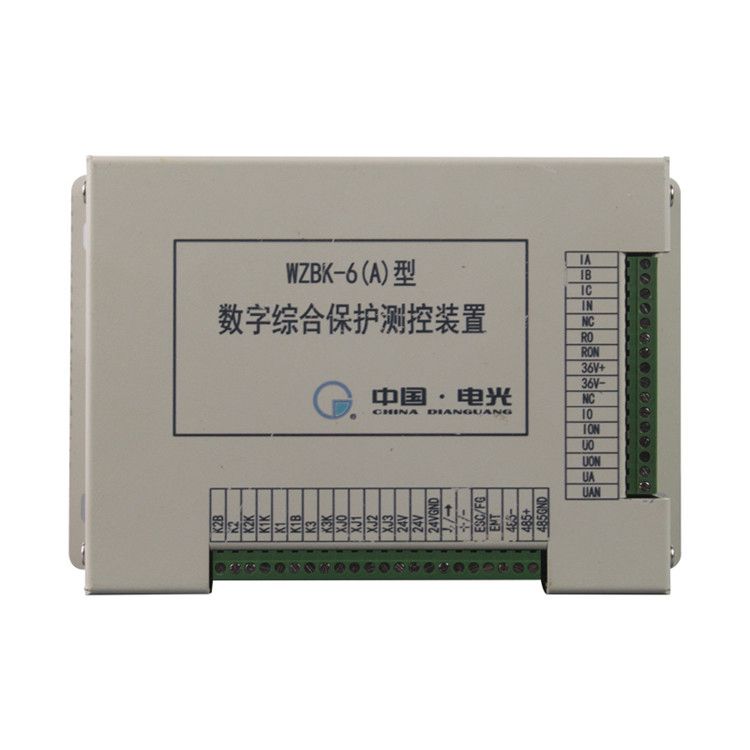

中国电光防爆WZBK-6(A)型数字综合保护测控装置WZBK-6A矿用智能保护器参数介绍(图1)

中国电光防爆WZBK-6(A)型数字综合保护测控装置主要技术参数

WZBK-6(A)机型采用全中文功能菜单选档,用户通过馈电开关箱门上的两个按钮即可实现全部操作。

1)、电压等级:线电压(V)。

电压等选择整定分档可调。标称值分别为660V1140V、使用时,请根据实际电网压选择正确的显示模式。(例:若用于660V馈电开关上的请选中660V显示模式)。精度:+8%

2)、额定电流Ie

额定电流整定分档可调。标称值范围极宽可在40A-400A内调整,步长为5A.用户可根据实际的负荷电流,选择对应的额定电流档,必要时可选择略大一点即可。

互感器选择分档为:400A630A,请根据实际使用的互感器选择相应档位。

3)、过载保护

31、负载电流超过额定电流标称值1.1倍时报警,并开始实施反时限延时,负载电流超过额定电流整定值的倍数越大,动作延时越短。

32、对于出现断续过载时,能对过载能量进行释放和积累运算同时,执行反时限保护。

33、过载延时整定分档可调。分为:1234档。

档位越小延时时间越短。

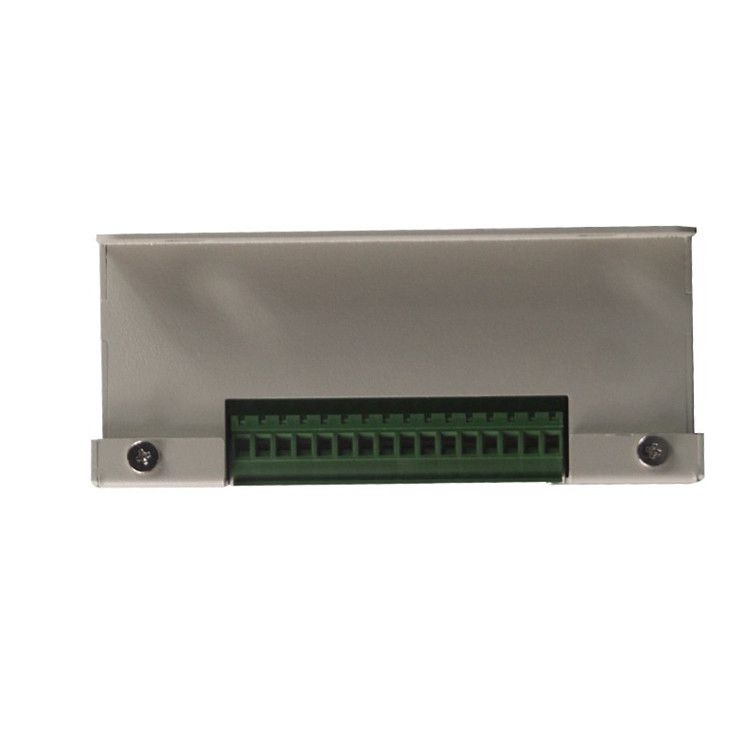

中国电光防爆WZBK-6(A)型数字综合保护测控装置WZBK-6A矿用智能保护器参数介绍(图2)

3.1额定输入电压:AC127VAC/36V

3.2主机额定工作电流:AC0.15A/0.5A

3.3本安输出了电流;1.1A;

3.4本安输出开路电压:12V

3.5传输电缆长度≦1000m,分布电容<0.1ΜF/Km,分布电感<0.1mH/Km

3.6传输器输入信号:

 1)开关量电平信号,高电平≧3V   低电平≦0.5V

 2)无源接点信号;

3)模拟量信号:0~5V

3.7非本安继电器输出接点容量:AC127V  0.5A

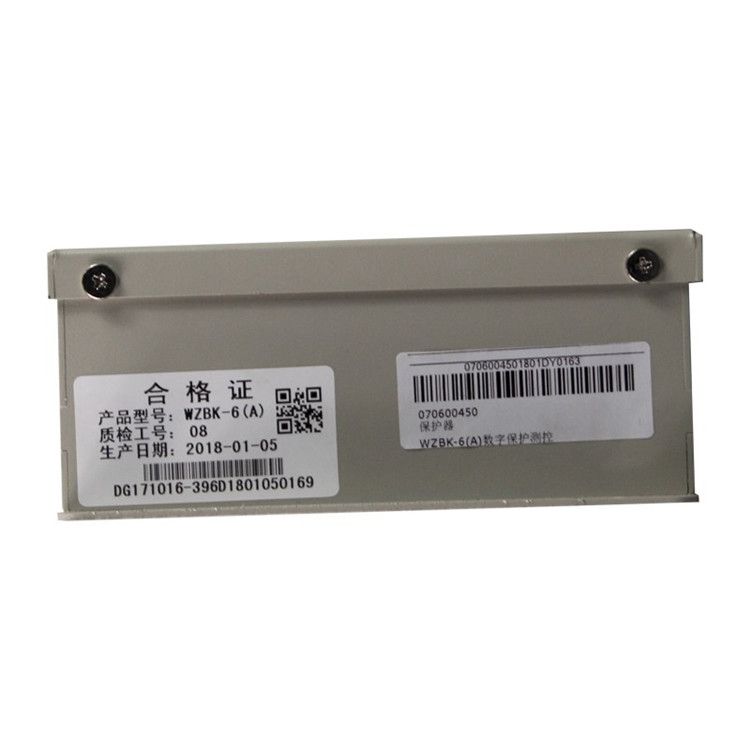

中国电光防爆WZBK-6(A)型数字综合保护测控装置WZBK-6A矿用智能保护器参数介绍(图3)

中国电光防爆科技股份有限公司(简称电光防爆)主要生产QJZ-400/660(380)-4矿用隔爆兼本质安全型多回路真空电磁起动器QJZ16-400/1140(660)N矿用隔爆兼本质安全型可逆真空电磁起动器QJZ-400/660(380)-6矿用隔爆兼本质安全型多回路真空电磁起动器QJZ-400/660(380)-8矿用隔爆兼本质安全型多回路真空电磁起动器QJZ16-400/660(380)N矿用隔爆兼本质安全型可逆真空电磁起动器QJZ-400/1140(660)-8矿用隔爆兼本质安全型多回路真空电磁起动器QJZ-400/1140(660)-6矿用隔爆兼本质安全型多回路真空电磁起动器KJZ16-400/1140(660)KG矿用隔爆兼本质安全型真空馈电开关PJG16-100/10Y矿用隔爆兼本质安全型永磁式高压真空配电装置QJZ16-80/660(380)(A)矿用隔爆兼本质安全型真空电磁起动器

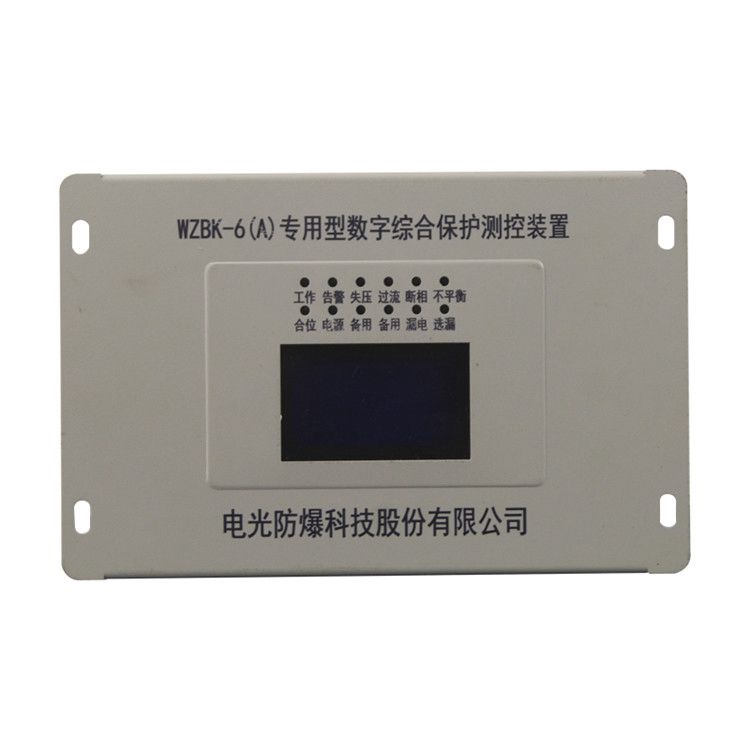

中国电光防爆WZBK-6(A)型数字综合保护测控装置WZBK-6A矿用智能保护器参数介绍(图4)
